헥타플루로프로판 소화 시스템 (FM200):
헤프타플루로프로판 (HFC-227ea) 은 화학적 소멸을 위해 미국 그레이트 레이크스 코퍼레이션이 개발한 청정 가스 소화약이다.색이 없습니다., 냄새가 없고 독성이 낮고 전도성이 없으며 보호 대상을 오염시키지 않습니다. 특히 대기 오존층에 파괴적인 영향을 미치지 않습니다.환경 보호 요구 사항을 충족합니다., 그리고 이 단계에서 할론 소화제를 대체하는 이상적인 방법입니다.
파이프 네트워크 레이아웃에 따라 분류:
1복합 분산 소방 시스템
방화제 저장 장치 그룹을 사용하여 여러 보호 구역을 보호하는 방화제 시스템.여러 줄기 가지 화재 소멸 물질 주 파이프에서 분리 될 수 있습니다, 그리고 선택 밸브는 각각 화재 소멸 물질을 소화 필요에 따라 화재 지역으로 운반하도록 설정됩니다.
2. 단위 독립적인 소방 시스템
방화장치 저장 용기 하나 또는 그룹을 사용하여 보호 구역을 보호하는 방화장치 시스템.
파이프라인 네트워크 독립형:

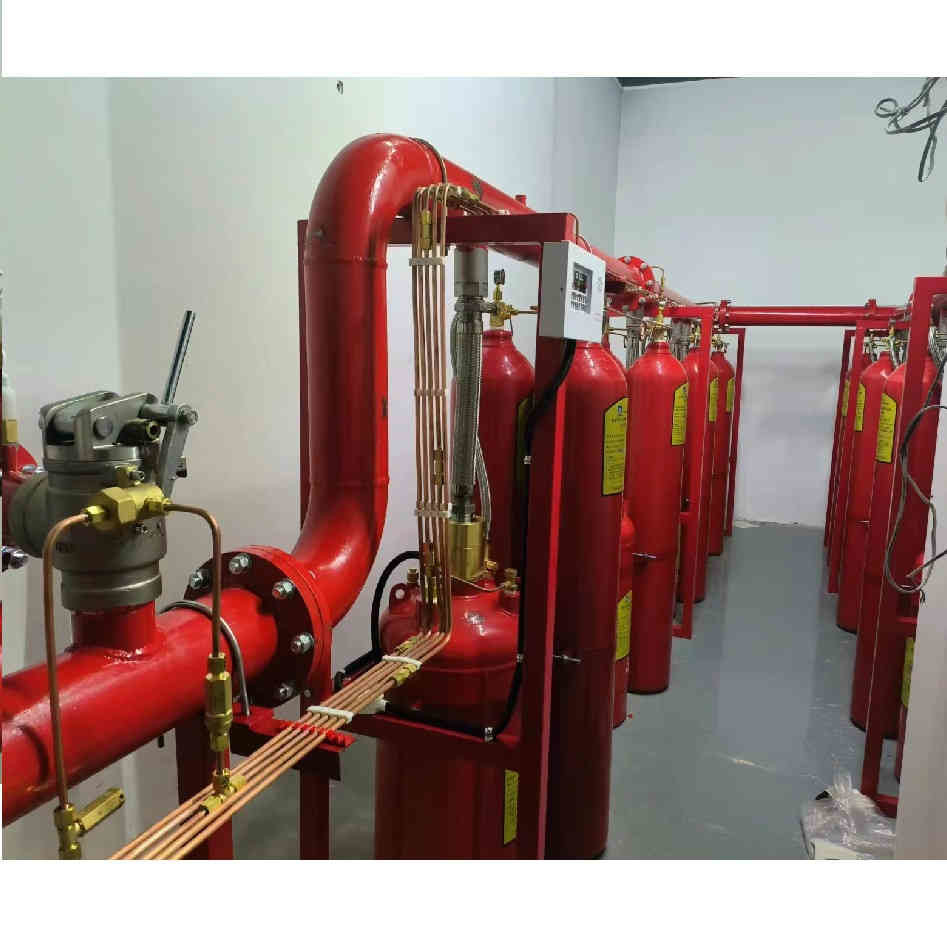

3가스 소화 시스템의 구성 및 작동 원리
소화물질 저장 실린더: 소화물질을 보관하는 데 사용됩니다.
가스 실린더 시작: 다기능 전자기 밸브로 구성되어 있으며, 전기, 가스 및 수동과 같은 여러 기능으로 열 수 있습니다.그리고 보호 구역의 화재 소멸을 제어하기 위한 출발 가스 소스를 제공하기 위해 파이프 라인을 통해 선택 밸브와 컨테이너 밸브에 연결됩니다.가스의 저장 압력은 4.5MPa입니다.
[8L 질소 실린더]
신호 피드백 장치 (압압 스위치): 가스가 소방 장치 제어판에 분사 된 후 압력 신호를 피드백합니다.
단방향 밸브: 튜브와 매니폴드 사이에 설치되어 여러 개의 실린더가 함께 배치될 때 실린더가 제거되거나 스프레이 후 스프레이되는 것을 방지하는 목적이 있습니다.특정 보호 구역에서 화재가 발생하여 소화제를 분비해야 할 경우, 소화제는 소수체에서 흐르거나 다시 분사 된 실린더로 흐른다.
튜브: 컨테이너 밸브와 매니폴드를 연결하는 데 사용되며 소방제를 운반하고 소방제의 방출로 인한 진동을 줄입니다.
안전 밸브: 매니폴드의 한 끝에 설치되어 안전 압력 완화에 역할을합니다.
분포장: 각 분포장 소화약이 분포장 안에 수집된 후, 병 그룹 래크에 설치됩니다.각 해당 영역의 선택 밸브 및 분기 파이프 네트워크를 통해 보호 구역으로 운송됩니다..
선택 밸브: 복합 배급 시스템에서소화기의 흐름 방향을 제어하기 위해 각 대응 보호 영역의 부대 파이프의 시작에 설치됩니다.보호구역에 소화제를 배포하는 목적을 달성하기 위해
가스 제어 단방향 밸브, 공기 흐름의 방향을 제어하기 위해 복합 분배 소화 시스템의 구동 공기 파이프에 사용됩니다.
컨테이너 밸브: 방화병에 설치되어 있으며, 방화약은 컨테이너 밸브를 통해 병에 채워질 수 있습니다.그리고 방화제는 누출을 방지하기 위해 밀폐되어 있습니다.화재 소멸이 필요한 경우 용기 밸브를 열고 소재를 소멸하기 위해 소화제를 방출합니다.
파이프 라인 노즐: 압력 소화제를 운반하고 분사하는 데 사용됩니다.
가스 소화 시스템 작동 과정:
